Straight Truss / 240 直型桁架 |
|
|
 |
 |
 |
|
P24-40101
&
P24-401015
高100~150mm調整用短桁架 |
P24-40102
高200mm調整用短桁架 |
P24-401025
高250mm調整用短桁架 |
|
|
|
|
 |
 |
 |
P24-40103
高300mm調整用短桁架 |
P24-40104
高300mm 短桁架 |
P24-40105
長500mm桁架 |
|
|
|
|
 |
 |
 |
P24-40108
&
P24-401075
長800
或 750mm桁架 |
P24-40110
&
P24-40109
長1000
或 900mm桁架 |
P24-40115
長1500mm桁架 |
| |
|
|
 |
 |
 |
P24-40120
長2000mm桁架 |
P24-40125
長2500mm桁架 |
P24-40130
長3000mm桁架 |
|
|
|
 |
 |
 |
P24-Horn060
高600mm
牌樓牛角尖 |
P24-Horn100
高1080mm
牌樓牛角尖 |
Prop-1824
Expandable Props.
(可伸縮1.8~2.4米-桁架斜支撐) |
| |
|
|
 |
 |
 |
Base-6060
600x600x10mm Base Plate.
鍍鋅或烤黑鐵底板 / 約34.5 kg. |
Base-6030Z
600x300x12mm Base Plate.
鍍鋅鐵底板 / 約 16 kg. |
Base Trolley
鐵底板運送推車 |
|
|
|
|
|
Short Angles / 240角度彎頭
各種連接
端板 及 孔位要求,皆可依客戶要求製作 |
|
 |
 |
 |
P24-42S10
2 Way 10º
A Type Angle.
10度-短距彎頭 |
P24-42S15
2 Way 15º
A Type Angle.
15度-短距彎頭 |
P24-42S30
2 Way 30º
A Type Angle.
30度-短距彎頭 |
| |
|
|
 |
 |
 |
P24-42S45
2 Way 45º
A Type Angle.
45度-短距彎頭 |
P24-46S10
Size: 258x258x288mm
菱形角-凸体六面10度斜接頭 |
P24-42402
2 way 90º
Short Angle.
管式二向-方塊彎頭 |
|
|
|
 |
 |
 |
P24-43802
3 way 90º
Short Corner Angle.
管式三向-方塊角落彎頭 |
P24-43702
3 way 90º
Short T-Angle.
管式三向-方塊T型彎頭 |
P24-44902
3 way 90º
Corner-Angle.
管式四向-角落彎頭 |
| |
|
|
 |
 |
 |
P24-46260
Size: 258x258x258mm
菱形角-凸体六面方塊接頭 |
P24-46240S
Size: 240x240x240mm
特殊窄体-迷你六面方塊接頭 |

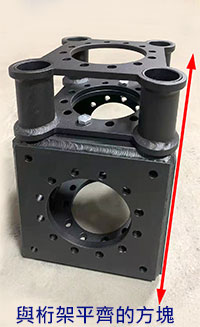

P24-46240
Size:
±
238x238x238mm
正方形-六面方塊接頭 |
| |
|
|
 |
 |
 |
P24-40210
A45º
Steeple Angle.
45度-斜尖 |
P24-40310
A60º
Steeple Angle.
60度-斜尖 |
P24-40404
2 way 90ºL-Angle
L型二通彎頭 |
|
|
|
|
Circle Round 240x240 Truss / 台式240板接式圓弧桁架 |
|
 |
 |
 |
P24-40100-4
Ø1m
/ 4 Section Circle Truss
直徑1米, 4節 圓型桁架 |
P24-40100-8
Ø1m
/ 8 Section Circle Truss
直徑1米, 8節 圓型桁架 |
P24-40200-4
&
P24-40200-8
Ø2m
/ 4 & 8 Section Circle Truss
直徑二米,4及8節 圓型桁架 |
| |
|
|
 |
 |
 |
P24-40300-4
&
P24-40300-8
Ø3m
/ 4 & 8 Section Circle Truss
直徑三米,4及8節 圓型桁架 |
P24-40400-8
Ø4000mm
/ 8 pc Circle Truss.
直徑4米,八節圓弧 |
P24-40600-8
Ø6000mm
/ 8 pc Circle Truss.
直徑6米,八節圓弧 |
| |
|
|
 |
其他直徑或節數變化 皆可訂製 |
P24-40600-16
Ø6000mm
/ 16 pc Circle Truss.
直徑6米,16節圓弧 |
|
|
|
|
|
|
|
|
|
|
本公司特別製作了台灣市場常用240x240的昇降系統,並解決了原本不易搭棚的困擾。搭建快速，省時省工省
人力... |
 |
 |
 |
P24-43W15
Roof
Eaves 15º
Slope
3 Way Angle
尖頂屋棚-側斜樑2通 |
P24-44T15
4
Way Top Beam 15º
Slope
Angle
尖頂屋棚-龍骨樑4通 |
P24-45T15
5
Way Top Beam 15º
Slope
Angle
尖頂屋棚-龍骨樑5通 |
|
|
|
|
 |
 |
 |
ELE-Hinge250
1.2m Hinge for 240 Pillar
底座反頭立柱 |
P24-DuoSet
Duo-Truss Canvas brace.
尖頂屋棚-側斜樑洩水架 |
P24-DuoCuff
Duo-Cuff Quick Beam Truss .
屋棚快速跨樑掛架 |
|
|
|
|
| Remarks : |
|
Quatro P240 Truss
Weights 7kgs/m . Main
Tubes: Ø 50mm x 2mm , Braces:
Ø 20mm x 2mm, Mat. EN-AW6082-T6. |
|
All Length truss are includes EN AW2011-T6
Connect-KIT. The angles truss are
excluded . |
|
Average Load : kgs / meter |
|
2m |
4m |
6m |
8m |
10m |
12m |
 |
|
|
2000 |
1800 |
1600 |
1000 |
950 |
740 |
|
Deflection (mm) |
|
19 |
28 |
34 |
89 |
100 |
120 |
|
Load / kgs |
1m |
2m |
4m |
6m |
8m |
10m |
12m |
 |
2000 |
1800 |
1200 |
800 |
600 |
500 |
400 |
|
Deflection (mm) |
12 |
19 |
29 |
40 |
56 |
78 |
105 |
|
|
Be Careful : Never overpass the load
specifications . |
|
