霄汉承接历年之独角秀结构
Unicorn Show from TopTruss
|
 |
|
|
 |
|
可 使用 U型 大套筒,大榫件頭或使用B型 一般套筒及榫件頭
|
|
|
|
| U520

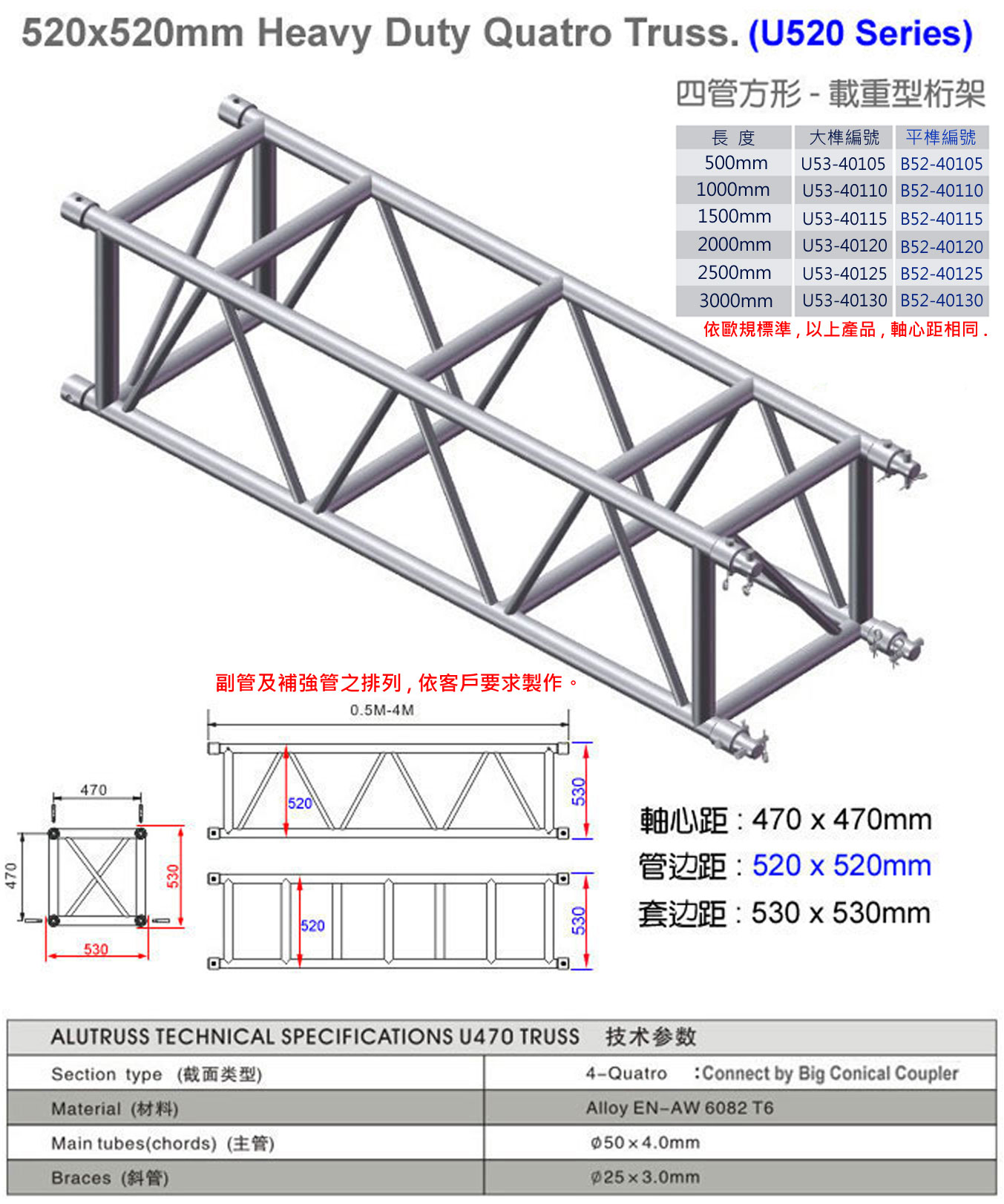

Series : 管編距:520x520mm,(軸距:470x470mm) Heavy Duty Quatro Truss. (方型大接頭-插銷式載重桁架) |
| |
|

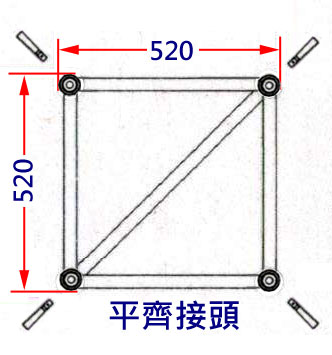

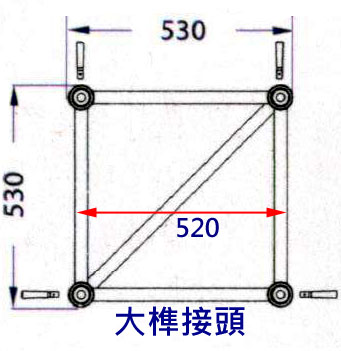

作為常用的大榫件頭的橫樑大架,通常也被拿來使用於屋棚之升降立柱。所以使用者通常考慮樑與柱都使用相同的接頭。那麼,可以是樑與柱都使用齊管接頭(B-Type),使之方便滑套昇降，而不是使用加大接頭(U-Type)。 |
|
 |
|

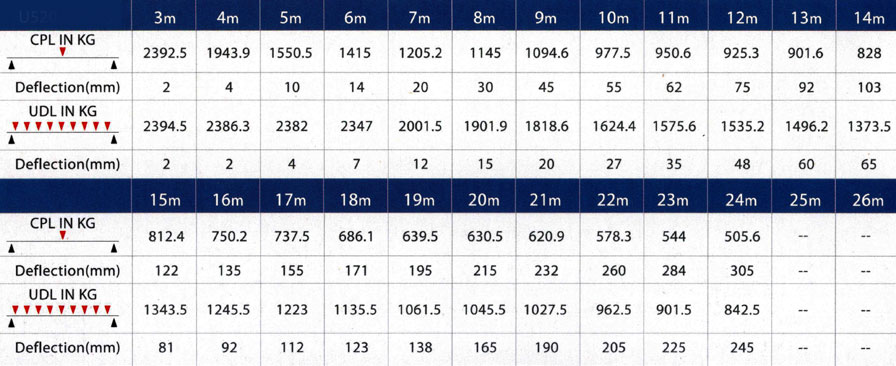

Loading
Specifications for U520 Truss. |
|
 |
|
|
以上為歐規520x520mm大榫件桁架 |
|
|
|
以下為台規520x520mm- 通用梯式方型立柱架. (非歐規) |
|
台規520x520桁架使用4毫米主管,
主管亦加焊鉚釘位,防止過載時套筒斷裂脫落。梯型桁架建議使用Ø45mm或Ø40mm的直補強管,而斜管部分則與歐規一樣使用Ø25mm管。下圖台規梯型桁架圖片,僅供參考。補強管排列方式,將依討論後製作。非歐規及要求使用Ø50mm之較大補強管的焊接,存在有更大的收縮率,
約有1~2.2毫米的內縮狀況,並非正常的0.314毫米的收縮率,但這都屬於正常狀況。顧慮者
請勿使用台規梯式桁架。(因為副管直徑越大,焊接面積越多,內縮率越大)。雖然桁架一直都存在冷熱收縮狀況,但因為其彈性作用,不影響組裝。如果常用在橫樑或懸樑,還是建議使用矩型樑,應力足,(例如:760x520m...等
矩型樑架), 不建議使用方型桁架,容易變形。 |
|
 |
 |
 |
B52-40103
520, 300mm Short Truss |
B52-40105
520, 500mm Trapezoidal Truss |
B52-40110
520, 1 meter Trapezoidal Truss |
| |
|
|
 |
 |
 |
B52-40115
520, 1.5 meter Trapezoidal Truss |
B52-40120
520, 2 meter Trapezoidal Truss |
B52-40130
520, 3 meter Trapezoidal Truss |
|
|
|
|
 |
 |
 |
B52-42S60
Heavy-Duty 60°
520 Angle.
加強型-520桁架-60度彎頭 |
B52-42S45
Heavy-Duty 45°
520 Angle.
加強型-520桁架-45度彎頭
|
B52-42S30
Heavy-Duty 30°
520 Angle.
加強型-520桁架-30度彎頭
|
|
|
|
|
 |
 |
 |
B52-46520
520x520x520mm Box Corner.
特規B套筒-520六面臨連接方塊 |
B52-LightBlock
Sleeve Block for 520 Pillars.
520板式-輕型滑套 |
B52-MultiBlock
Versatile 520 Socket Block
520載重型-多功能滑套 |
|
|
|
|
 |
|
|
B520 Round Truss
All 520x520mm Round Truss
各種520圓形桁架 |
|
|
|
建議採購產品 :

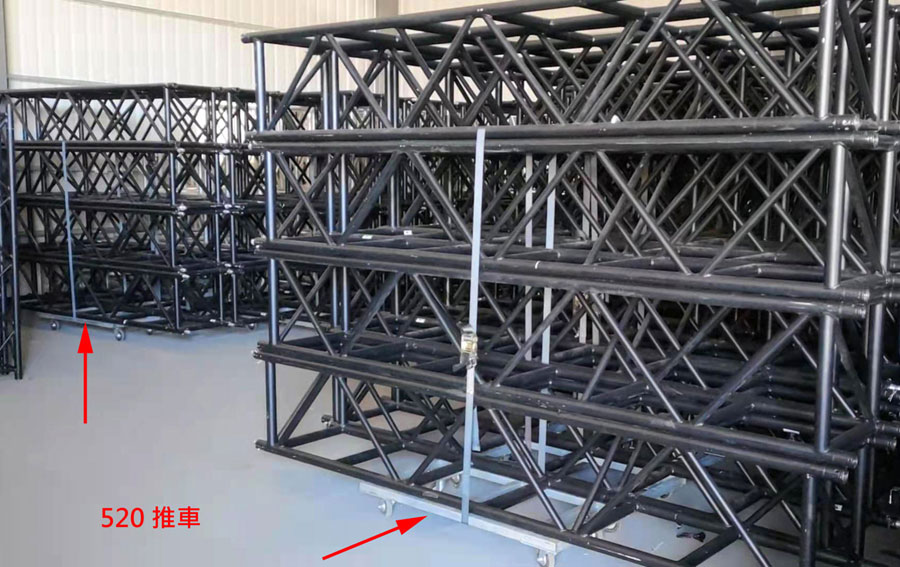

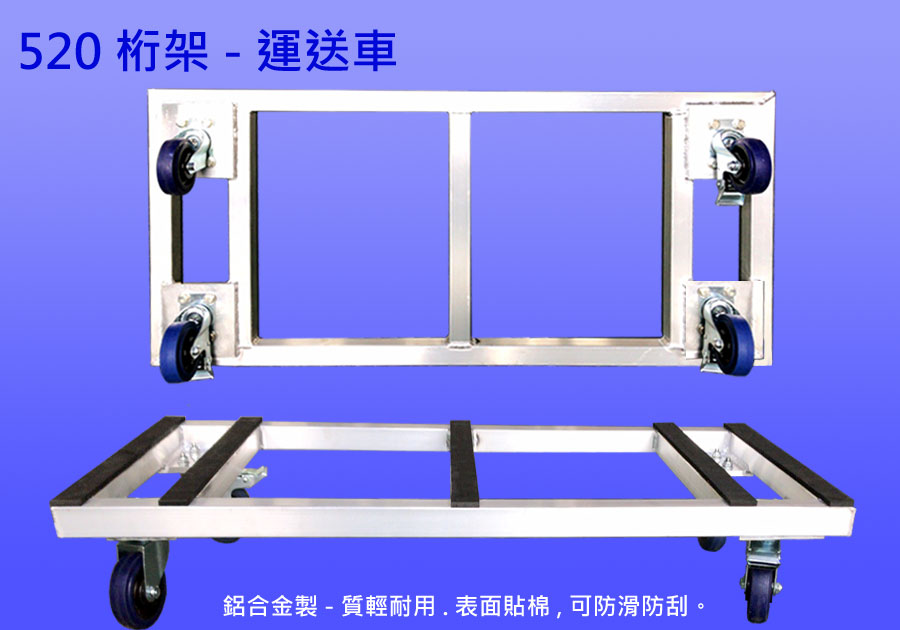

520桁架-小推車 Size: L:1125 x W:530 x H:180mm, Tube:40x40x2mm.
任何規格皆可訂製。
Truss carts of any
specification can be customized. |
|
 |
 |
|
質輕
耐用 可堆疊。 |
運送 或
入庫皆方便。 |
 |
